Feststehende Automatikaufroller für Diesel 10 bar

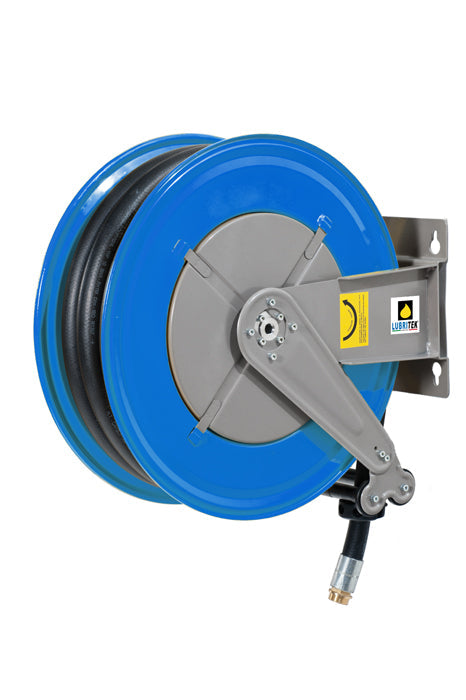

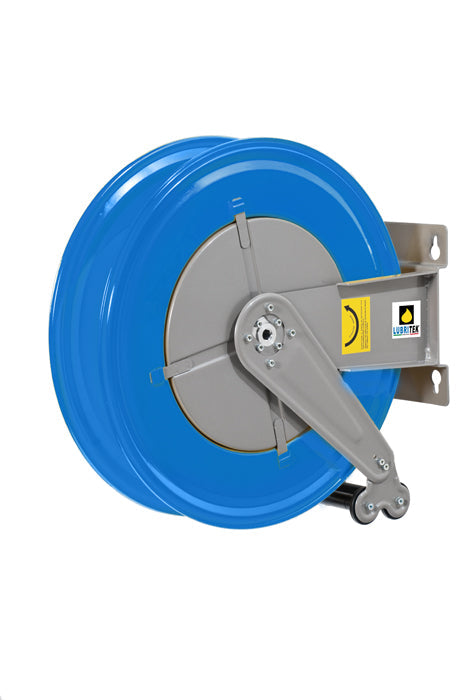

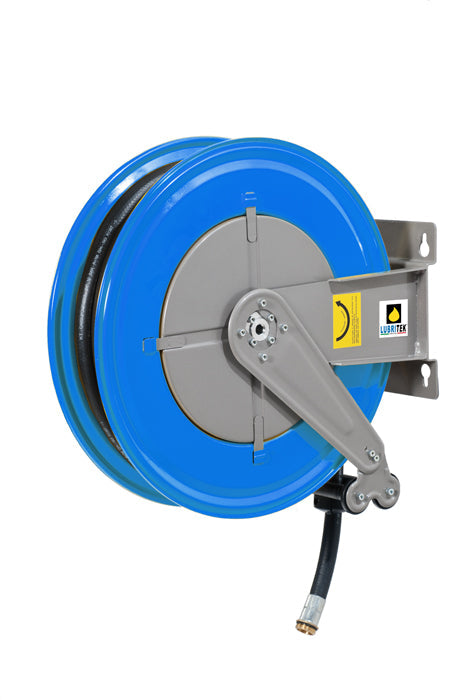

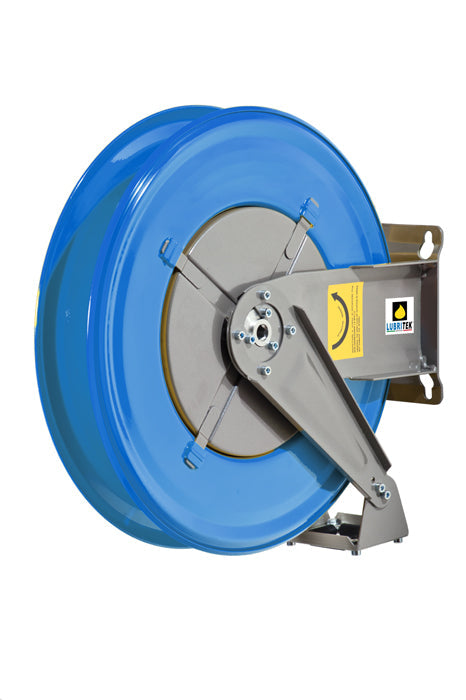

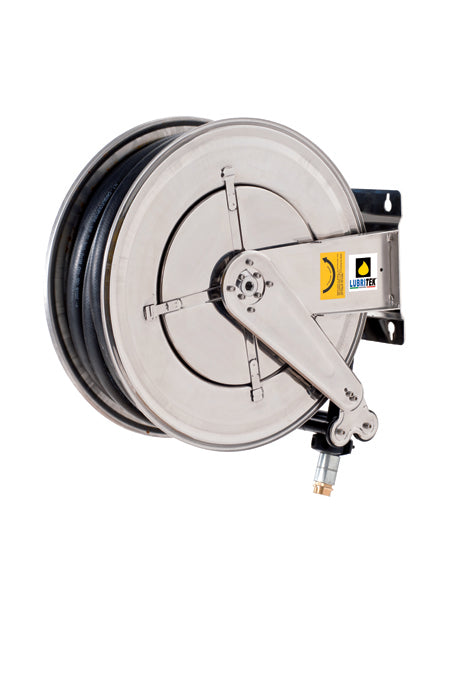

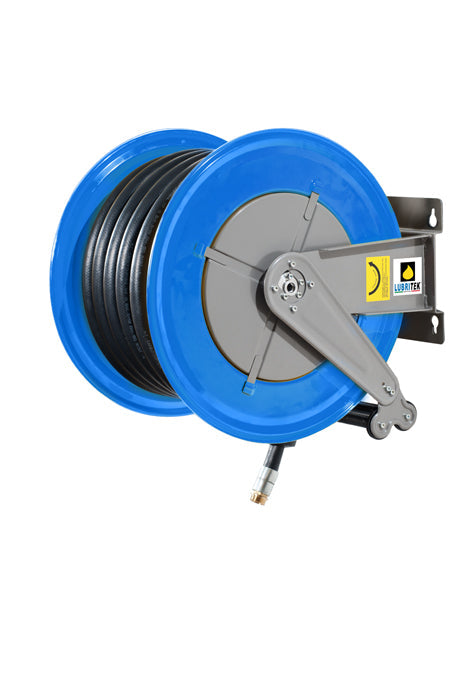

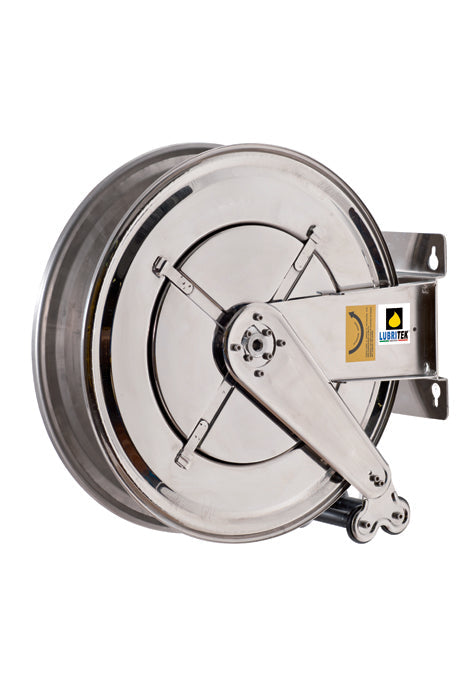

24 Aufroller für Diesel 10 bar — Federrückzug, feste Wand-, Decken- oder Bodenkonsole. Ausgelegt für Betankung von Fahrzeugen, Maschinen und Hoftanks. Im Sortiment: F-460, F-550, F-555 und F-560 in lackiertem Stahl, FX-460, FX-550, FX-555 und FX-560 in Edelstahl AISI 304.

Schlauchlängen von 8 m bis 40 m, wahlweise ohne Schlauch zur eigenen Konfektionierung. Der Anschluss ergibt sich aus dem Schlauchdurchmesser — verfügbar sind F1”–M1” BSP und F1”–M3/4” BSP. Wählen Sie unten die benötigte Schlauchlänge; danach bleibt nur noch der Anschluss zu bestimmen. Die Edelstahlausführung eignet sich für Nassbereiche und aggressive Umgebungen.

Filter

24 Artikel

Filtern

Automatische Schlauchaufroller – feststehend – Diesel 10 bar – kurz erklärt

Automatische Schlauchaufroller mit feststehender Konsole ziehen den Schlauch über ein Federpaket selbsttätig wieder ein; eine Rastung (Klinkensperre) hält ihn auf der gewünschten Auszugslänge. Die feststehende Montage eignet sich für Arbeitsplätze mit klarer Zugrichtung – etwa eine Werkbank, eine Hebebühne oder einen Schmierplatz direkt unterhalb des Aufrollers.

Diese Kategorie führt die Ausführungen für Diesel bei 10 bar – mit kraftstoffbeständigen Dichtungen und großen Querschnitten für die Betankung. Das Medium bestimmt Schlauchmaterial, Dichtungen und Armaturen – deshalb ist ein Schlauchaufroller immer für einen Medienkreis gebaut und nicht beliebig umrüstbar.

Das Sortiment in Zahlen

  • Anschlussgrößen: F1”–M1” BSP, F1”–M3/4” BSP, Ø 19x27 mm · F1”–M1” BSP, Ø 25x35 mm · F1”–M1” BSP
  • Längen: 8 m bis 40 m, auch ohne Schlauch lieferbar
  • Werkstoffe: Edelstahl, Stahl

Worauf es bei der Auswahl ankommt

Drei Angaben genügen für die Vorauswahl: das Medium (es bestimmt die Baureihe), die Schlauchlänge (Abstand zur entferntesten Entnahmestelle plus Reserve) und der Anschluss der vorhandenen Leitung. Alle Geräte stammen aus der Lubritek-Fertigung und sind über die Artikelnummer eindeutig einem Serien-, Längen- und Anschlussstand zugeordnet – Ersatzschläuche und Zubehör bleiben dadurch auch Jahre später zuordenbar.

Wo diese Technik eingesetzt wird

Ein Schlauchaufroller hält den Schlauch dort, wo er gebraucht wird, und räumt ihn selbsttätig wieder weg. Das ist zuerst eine Frage der Arbeitssicherheit: Am Boden liegende Schläuche sind in Werkstatt und Waschhalle die häufigste Stolperstelle. Zugleich verlängert das Aufrollen die Lebensdauer des Schlauchs, weil er nicht überfahren und nicht geknickt wird.

Worauf es bei der Auswahl ankommt

Vier Angaben bestimmen den passenden Aufroller: Medium, Betriebsdruck, Schlauchdurchmesser und Länge. Der Durchmesser bestimmt den Durchfluss – ein zu dünner Schlauch drosselt die Abgabe spürbar. Die Länge sollte den Abstand zur entferntesten Entnahmestelle plus etwa 1,5 m Arbeitsreserve abdecken; jeder überschüssige Meter erhöht den Druckverlust.

Feststehend oder schwenkbar ist keine Geschmacksfrage: Ein schwenkbarer Aufroller folgt der Zugrichtung und schont die Umlenkung, wenn von mehreren Seiten gearbeitet wird. Bei nur einer Arbeitsrichtung ist die feststehende Ausführung günstiger und stabiler.

Betrieb, Wartung und Sicherheit

Der Federrückzug ist das Verschleißteil: Den Schlauch nie zurückschnellen lassen, sondern geführt einlaufen lassen – das schont Feder, Umlenkrollen und Anschlüsse. Die Rastung sollte hörbar einrasten; setzt sie aus, ist meist Schmutz in der Sperrklinke die Ursache.

Das Drehgelenk führt das Medium in die drehende Trommel und ist damit die einzige dynamische Dichtstelle. Undichtigkeiten zeigen sich dort zuerst; Dichtsätze sind als Ersatzteil erhältlich.

Häufige Fragen

Kann ich diesen Aufroller auch für andere Medien verwenden?

Nein, nicht ohne Prüfung: Schlauch, Dichtungen und Armaturen sind auf Diesel 10 bar ausgelegt. Für andere Medien gibt es im Sortiment eigene Baureihen mit passenden Werkstoffen – bei Unsicherheit hilft eine Anfrage mit Angabe des Mediums.

Was unterscheidet feststehende und schwenkbare Aufroller?

Feststehende Aufroller sitzen starr an Wand oder Decke und passen, wenn der Schlauch immer in dieselbe Richtung gezogen wird. Schwenkbare folgen mit einem Bügel der Zugrichtung und schonen den Schlauch, wenn von wechselnden Positionen gearbeitet wird.

Welche Schlauchlängen sind lieferbar?

Im Sortiment Automatische Schlauchaufroller – feststehend – Diesel 10 bar reichen die Schlauchlängen von 8 m bis 40 m, gestuft in den handelsüblichen Längen. Die passende Länge ergibt sich aus dem Abstand zwischen Montagepunkt und entferntester Entnahmestelle plus etwa 1,5 m Arbeitsreserve - der Schlauch soll die Zapfstelle erreichen, ohne unter Zug zu stehen.

Welche Anschlussgrößen gibt es?

Lieferbar sind die Anschlussgrößen F1”–M1” BSP, F1”–M3/4” BSP, Ø 19x27 mm · F1”–M1” BSP, Ø 25x35 mm · F1”–M1” BSP. Maßgeblich ist der Anschluss der vorhandenen Leitung oder Pumpe; Adapter auf andere Gewinde sind als Zubehör verfügbar.

Offen oder geschlossen?

Geschlossene Aufroller schützen den Schlauch vor Schmutz, Spritzwasser und UV-Licht und wirken im Kundenbereich aufgeräumter. Offene Ausführungen sind leichter zu warten und erlauben den Schlauchwechsel ohne Demontage des Gehäuses.

Wie hoch soll der Aufroller montiert werden?

So hoch, dass der abgezogene Schlauch nicht am Boden schleift, aber der Rückzug noch sicher greift – in der Praxis 2,20 bis 2,80 m über dem Boden. Bei Deckenmontage über der Arbeitsstelle spart man Zugweg und Verschleiß am Umlenkarm.

Kann der Schlauch getauscht werden?

Ja. Schlauch und Drehgelenk sind Verschleißteile und einzeln lieferbar. Beim Tausch auf gleichen Innendurchmesser und gleiche Druckstufe achten – ein dickerer Schlauch passt nicht mehr vollständig auf die Trommel.
