Heavy-Duty-Aufroller für Fett 275–400 bar

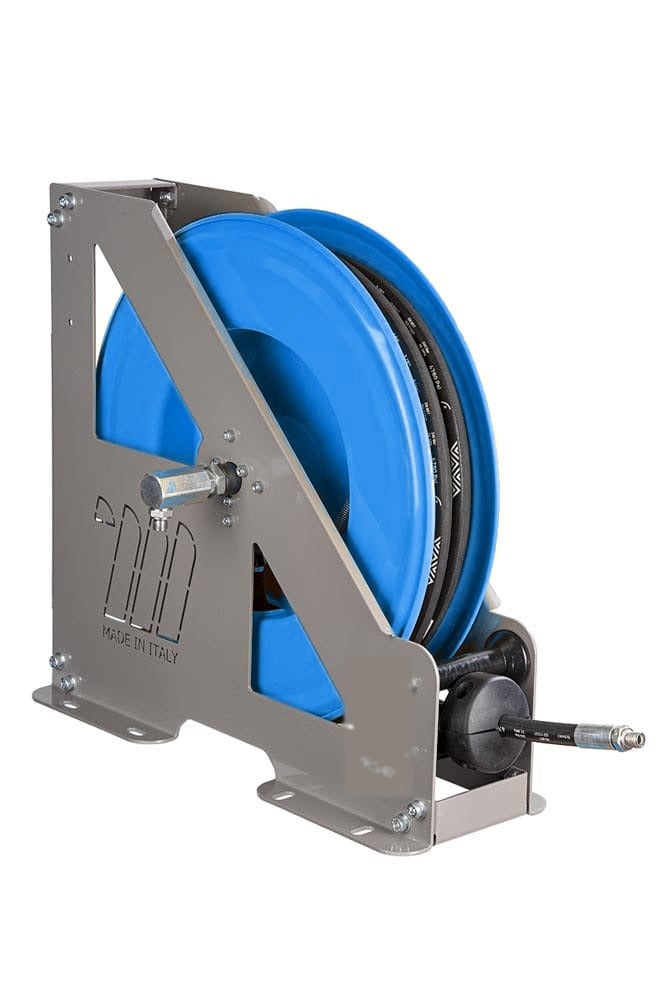

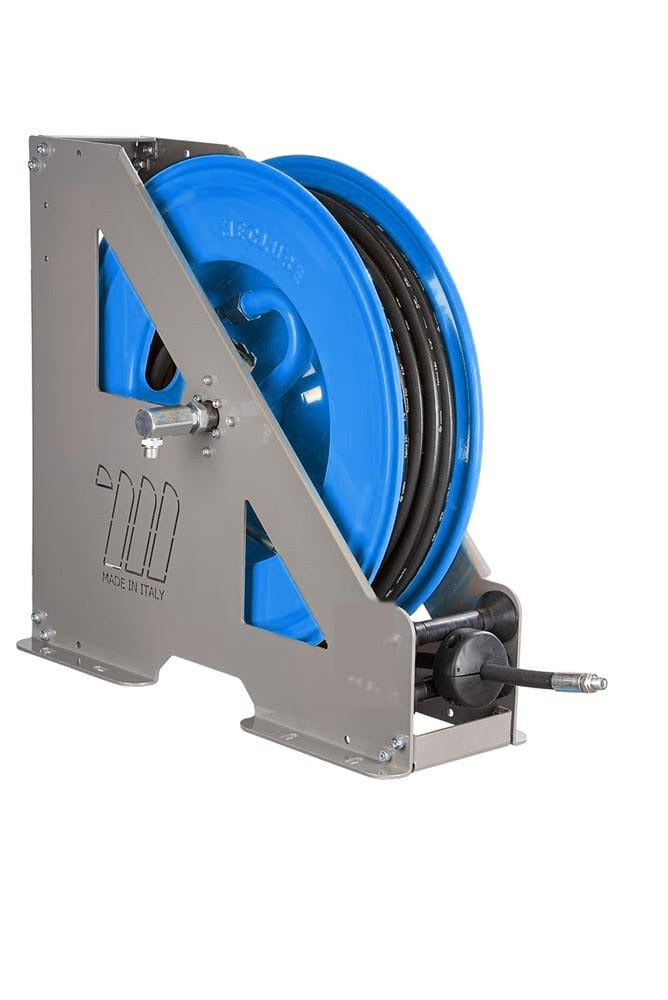

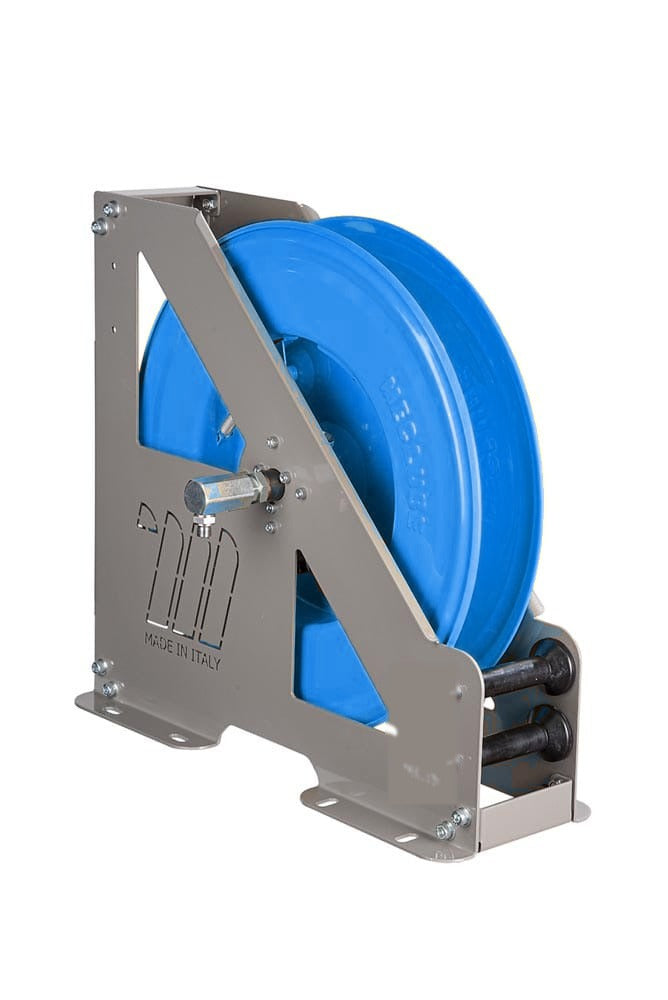

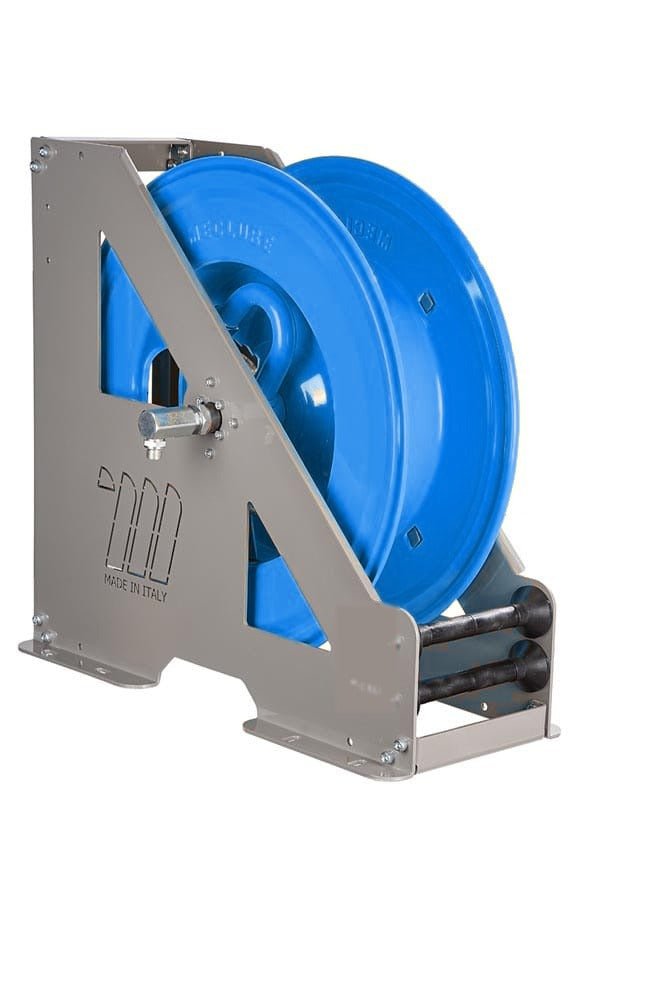

8 Aufroller für Fett 275–400 bar — verstärkter Rahmen und kräftigere Feder für Dauerbetrieb und Fahrzeugeinbau. Ausgelegt für Abschmierarbeiten an Fahrzeugen und Maschinen. Im Sortiment: HD-460, HD-550 und HD-555 in lackiertem Stahl.

Schlauchlängen von 15 m bis 30 m, wahlweise ohne Schlauch zur eigenen Konfektionierung. Der Anschluss ergibt sich aus dem Schlauchdurchmesser — verfügbar sind M1/2”–M1/2” BSP, M1/4”–M1/4” BSP und M3/8”–M3/8” BSP. Wählen Sie unten die benötigte Schlauchlänge; danach bleibt nur noch der Anschluss zu bestimmen.

Filter

8 Artikel

Filtern

Heavy-Duty Schlauchaufroller – Fett 275–400 bar – kurz erklärt

Heavy-Duty Schlauchaufroller sind die verstärkte Baureihe für den Dauereinsatz: doppelter Tragarm, kräftigere Feder, größere Trommel. Sie sind für Umgebungen gedacht, in denen ein Aufroller täglich viele Zyklen fährt oder mechanisch beansprucht wird – Nutzfahrzeug- und Landmaschinenwerkstätten, Bauhöfe, Industriemontage.

Diese Kategorie führt die Ausführungen für Abschmierfett bei 275 bis 400 bar – Fettleitungen arbeiten mit deutlich höheren Drücken als Ölleitungen, entsprechend kräftiger sind Schlauch und Anschlüsse dimensioniert. Das Medium bestimmt Schlauchmaterial, Dichtungen und Armaturen – deshalb ist ein Schlauchaufroller immer für einen Medienkreis gebaut und nicht beliebig umrüstbar.

Das Sortiment in Zahlen

  • Anschlussgrößen: M1/2”–M1/2” BSP, M1/4”–M1/4” BSP, M3/8”–M3/8” BSP, Ø 1/2" · M1/2”–M1/2” BSP, Ø 1/4" · M1/4”–M1/4” BSP, Ø 3/8" · M3/8”–M3/8” BSP
  • Längen: 15 m bis 30 m, auch ohne Schlauch lieferbar
  • Betriebsdruck: max. 330 bar bis max. 400 bar

Worauf es bei der Auswahl ankommt

Drei Angaben genügen für die Vorauswahl: das Medium (es bestimmt die Baureihe), die Schlauchlänge (Abstand zur entferntesten Entnahmestelle plus Reserve) und der Anschluss der vorhandenen Leitung. Alle Geräte stammen aus der Lubritek-Fertigung und sind über die Artikelnummer eindeutig einem Serien-, Längen- und Anschlussstand zugeordnet – Ersatzschläuche und Zubehör bleiben dadurch auch Jahre später zuordenbar.

Wo diese Technik eingesetzt wird

Ein Schlauchaufroller hält den Schlauch dort, wo er gebraucht wird, und räumt ihn selbsttätig wieder weg. Das ist zuerst eine Frage der Arbeitssicherheit: Am Boden liegende Schläuche sind in Werkstatt und Waschhalle die häufigste Stolperstelle. Zugleich verlängert das Aufrollen die Lebensdauer des Schlauchs, weil er nicht überfahren und nicht geknickt wird.

Worauf es bei der Auswahl ankommt

Vier Angaben bestimmen den passenden Aufroller: Medium, Betriebsdruck, Schlauchdurchmesser und Länge. Der Durchmesser bestimmt den Durchfluss – ein zu dünner Schlauch drosselt die Abgabe spürbar. Die Länge sollte den Abstand zur entferntesten Entnahmestelle plus etwa 1,5 m Arbeitsreserve abdecken; jeder überschüssige Meter erhöht den Druckverlust.

Der Betriebsdruck reicht hier von max. 330 bar bis max. 400 bar.

Feststehend oder schwenkbar ist keine Geschmacksfrage: Ein schwenkbarer Aufroller folgt der Zugrichtung und schont die Umlenkung, wenn von mehreren Seiten gearbeitet wird. Bei nur einer Arbeitsrichtung ist die feststehende Ausführung günstiger und stabiler.

Betrieb, Wartung und Sicherheit

Der Federrückzug ist das Verschleißteil: Den Schlauch nie zurückschnellen lassen, sondern geführt einlaufen lassen – das schont Feder, Umlenkrollen und Anschlüsse. Die Rastung sollte hörbar einrasten; setzt sie aus, ist meist Schmutz in der Sperrklinke die Ursache.

Das Drehgelenk führt das Medium in die drehende Trommel und ist damit die einzige dynamische Dichtstelle. Undichtigkeiten zeigen sich dort zuerst; Dichtsätze sind als Ersatzteil erhältlich.

Häufige Fragen

Kann ich diesen Aufroller auch für andere Medien verwenden?

Nein, nicht ohne Prüfung: Schlauch, Dichtungen und Armaturen sind auf Fett 275–400 bar ausgelegt. Für andere Medien gibt es im Sortiment eigene Baureihen mit passenden Werkstoffen – bei Unsicherheit hilft eine Anfrage mit Angabe des Mediums.

Was unterscheidet feststehende und schwenkbare Aufroller?

Feststehende Aufroller sitzen starr an Wand oder Decke und passen, wenn der Schlauch immer in dieselbe Richtung gezogen wird. Schwenkbare folgen mit einem Bügel der Zugrichtung und schonen den Schlauch, wenn von wechselnden Positionen gearbeitet wird.

Welche Schlauchlängen sind lieferbar?

Im Sortiment Heavy-Duty Schlauchaufroller – Fett 275–400 bar reichen die Schlauchlängen von 15 m bis 30 m, gestuft in den handelsüblichen Längen. Die passende Länge ergibt sich aus dem Abstand zwischen Montagepunkt und entferntester Entnahmestelle plus etwa 1,5 m Arbeitsreserve - der Schlauch soll die Zapfstelle erreichen, ohne unter Zug zu stehen.

Welche Anschlussgrößen gibt es?

Lieferbar sind die Anschlussgrößen M1/2”–M1/2” BSP, M1/4”–M1/4” BSP, M3/8”–M3/8” BSP, Ø 1/2" · M1/2”–M1/2” BSP, Ø 1/4" · M1/4”–M1/4” BSP, Ø 3/8" · M3/8”–M3/8” BSP. Maßgeblich ist der Anschluss der vorhandenen Leitung oder Pumpe; Adapter auf andere Gewinde sind als Zubehör verfügbar.

Offen oder geschlossen?

Geschlossene Aufroller schützen den Schlauch vor Schmutz, Spritzwasser und UV-Licht und wirken im Kundenbereich aufgeräumter. Offene Ausführungen sind leichter zu warten und erlauben den Schlauchwechsel ohne Demontage des Gehäuses.

Wie hoch soll der Aufroller montiert werden?

So hoch, dass der abgezogene Schlauch nicht am Boden schleift, aber der Rückzug noch sicher greift – in der Praxis 2,20 bis 2,80 m über dem Boden. Bei Deckenmontage über der Arbeitsstelle spart man Zugweg und Verschleiß am Umlenkarm.

Kann der Schlauch getauscht werden?

Ja. Schlauch und Drehgelenk sind Verschleißteile und einzeln lieferbar. Beim Tausch auf gleichen Innendurchmesser und gleiche Druckstufe achten – ein dickerer Schlauch passt nicht mehr vollständig auf die Trommel.
